Eigenbau Containerkran (HO) reloaded und wiederbelebt...

[LeGaN]

Hi Sebastian,

das sieht echt gut aus, was ihr da Baut! Ist evtl. Möglich den Strom für den Elektromagnet über die "Trageseile" zu transportieren, damit das Kabel wegfällt?

Viele Grüße
Jan

[Sebastian]

Das wäre natürlich eine sehr geschickte Sache - nur welcher Metalldraht lässt sich so oft um solch enge Radien biegen, ohne zu brechen? Selbst Kupferlackdraht zerbricht da recht schnell. Klar die Kabel fallen in weiß sehr auf, werden aber noch geschwärzt bei Zeiten. Ebenso sind sie noch zu lang, da wir noch nicht wissen, wie lang sie wirklich sein müssen, da das Hauptfahrwerk nochmal eine noch ungewisse Höhe mit hinzu bringen wird.

Grüße

Sebastian

[Sebastian]

Und wieder gibts was neues vom Containerkran:

http://www.youtube.com/watch?v=XNFx6q4GJ7I

Alle Funktionen sind angeschlossen und laufen mittlerweile. Jetzt geht es weiter ans Feintuning und auch die erste Lackierung steht auf dem Plan!

Sebastian

[LeGaN]

Hi Sebastian,

das sieht sehr gut aus mit den LEDs. Leider ist mir nichts dazu eingefallen, wie man den Strom anders übertragen kann, also ohne Kabel.

Wegen dem Verkanten: Würde es evtl. etwas bringen, die Fahrgestelle, auf denen der Kran rollt, drehbar zu machen? Dann sind sie vlt. immer in der Spur, auch wenn der Kran etwas schräg steht?!

Viele Grüße
Jan

[Sebastian]

Nein, drehbare Fahrgestelle würden es noch schlimmer machen. Aber keine Sorge, wir haben da noch ein paar Ecken, aus denen wir ein wenig Performance herauskitzeln können. Beispielsweise in der programmierten Endgeschwindigkeit, der Betriebsspannung und im Gleisverlauf. Könnte sein, das wir damit an unser Ziel kommen, wir sind ja schon fast da

Erstmal die Kabel zum Spreader durch dünne schwarze Decoderlitzen ersetzen und oder entsprechend dimensionierter Kupferlackdraht, dann sehen wir mal weiter. Oder wir nehmen nur eine isolierte Litze und wickeln die andere unisoliert außendrum...hmmm

Sebastian

[günni]

Moin Sebastian,
prüfe mal, ob diese Leitung für Deine Zwecke brauchbar ist. Øaußen 2,3 mm

[Sebastian]

Viel zu dick! Wir haben es auf ESU Decoderkabel abgesehen, das momentan verbaute hat einen Durchmesser von ca. 1mm.

Sebastian

[günni]

Moin,
mir ist gerade noch eine Idee gekommen. Die abgechirmte Leitung von einem "Schmalzbohrer" der den MP3-Playern beigelegt ist, hat etwa 0,5mm Durchmesser. Ich schaue Heute mal in meinem Fundus ob ich etwas habe. Wenn ja, brauche ich Deine Adresse.

[Sebastian]

Aaah auch eine gute Idee! Ich werde meinen Fundus ebenfalls durchsuchen, irgendwo habe ich doch sowas

Danke Günni!

Sebastian

P.S. zum Glück habe ich keine weißen von Apple...

[Harry]

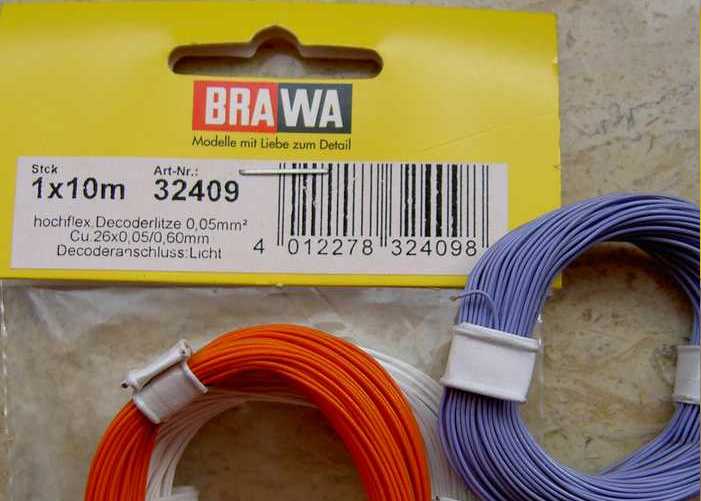

Wie wäre es damit, außen ca. 0.5mm:

Edit: die dünnste und feinste Litze (außen 0.3-04.mm) ist vieradrig im Tonabnehmerkabel für Plattenspieler. Gab es noch vor 10 Jahren bei Radio Menzel in Hannover. Vielleicht auch irgendwo anders?

[Sebastian]

Genau die Brawa Litze ist momentan in weiß am Kran verbaut! Wie gesagt durch die Beleuchtung und die Farbe erscheint sie im Video und auf Fotos eben übermäßig dick, obwohl sie es real gar nicht ist. In schwarz wäre das gleich ne ganz andere Dimension

Mal sehen. Der Heljan Kran hat übrigens oben irgendwie eine Möglichkeit, die recht stare Litze quasi geroll im Maschinenhaus zu verstauen. Keine Ahnung ob das automatisch geht, oder ob dort noch irgendeine Mechanik am Werk ist, ab 2min30sec wirds interessant: http://www.youtube.com/watch?v=_tzsblR16Zg

Sebastian

[günni]

Moin,
damit die Tonarmlitze nicht weg kommt, habe ich sie gut weg getan. Verdammt noch mal, wohin?

[Harry]

...habe ich sie gut weg getan. Verdammt noch mal, wohin?

Ist sie vielleicht noch am Tonarm?

Zum Thema dünne Kabel habe ich da noch etwas: die Lichter meiner Rüstersiel sind mit Koaxialkabel verdrahtet, das 0,3 mm Außendurchmesser hat (Lieferant: Fohrmann). Aber der engste Biegeradius, den es schadlos übersteht schätze ich auf 1-2 mm. Darunter reißt die hauchdünne äußere Isolierung.

Viele Grüße
Harry

[Sebastian]

Interessant! Ist bekannt, wieviele Ampere das Kabel abkann?

Sebastian

[Harry]

Suche mal nach "Fohrmann" und "Koaxialkabel". Die Belastbarkeit ist dort auf der Seite in Watt angegeben, keine Ahnung warum. Das Kabel soll der Medizintechnik entstammen, vielleicht haben die dort eine Standardspannung und geben daher die Leistung des Verbrauchers an??

Das Kabel ist nicht sehr flexibel, die Isolierung sehr brüchig und es ist nicht einfach zu verarbeiten (0,25 mm außen!!!). Hat später am Modell aber eine klasse Optik.

Viele Grüße
Harry

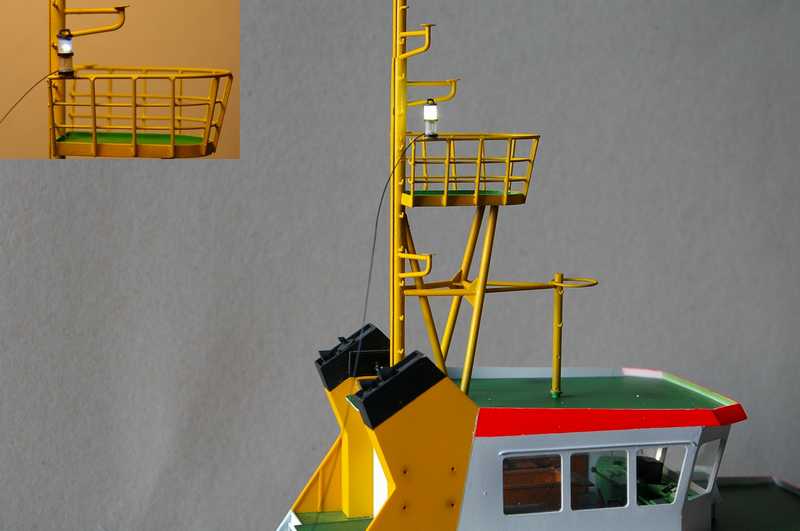

Edit: Hier das Kabel in der Praxis:

[Sebastian]

Nein, das Kabel ist leider absolut ungeeignet, wir brauchen 12W Belastbarkeit!

Beim Heljan wird übrigens das Kabel (was auch ganz gut Querschnitt hat) mit auf die Seiltrommel aufgewickelt. Ist im Troubleshooting-pdf sehr schön zu sehen: http://www.heljan.dk/filarkiv/billeder/ ... 682535.pdf

Nur ob wir das auch machen können? Puh...Wir wickeln um eine 3mm Durchmesser Trommel, damit wir die Kraft gut übertragen bekommen. Auf der Welle wäre natürlich schon noch viel Platz, nur das Kabel wird einen weitaus größeren Bollen wickeln und somit am Ende sehr viel mehr und schneller aufwickeln als die Seile, also Fazit untauglich. Des weiteren ist es auch gar nicht so einfach den Strom auf die Trommel zu bekommen (an das Kabelende)

Bleibt noch das dünne ESU Decoderkabel (Ohrhörerkabel sind dicker-zumindest meine) und die Variante mit einen Draht abisolieren und außen um den isolierten herum wickeln und anschließend lackieren...

Sebastian

[Harry]

Die Belastbarkeit wird nicht in Watt sondern Ampere gemessen. Wieviel Ampere willst Du durchschicken?

[Sebastian]

1A, 12V. Nur aus den Angaben von Fohrmann kommen eben nur die maximalen Leistungen heraus, keine maximalen Stromstärken.

Sebastian

[Sebastian]

Es geht wieder weiter am Kran! Nach einer kleinen Bastelpause gehts in neuen Räumlichkeiten mit dem Containerkran Projekt weiter:

http://www.youtube.com/watch?v=X_qW5PkQr0U

Zum einen kommt nun immer mehr Farbe ins Spiel, dazu gibt es noch einen Zwillingsbruder vom Kran...
Die Seilmechaniken usw sind momentan wegen der Lackierung noch ausgebaut, das Modell muss erst noch mehrere Tage durchtrocknen, bis ich dort wieder richtig zulangen kann.

Grüße!

Sebastian

[Sebastian]

Und wieder ein neues Video! Diesmal aus der Perspektive des Kranführers im Testbetrieb gefilmt. Mit einem modifizierten Feuerzeug.

Angucken und fühlen wie ein Kranführer:
http://www.youtube.com/watch?v=5taO_DIfGnI

Sebastian
