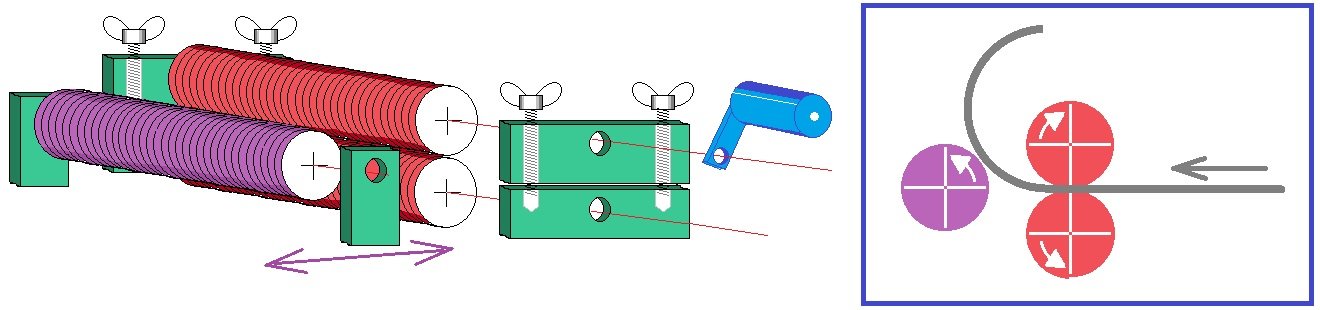

Und hier die Skizze:
- Blechbiegemaschine
Das Lager der oberen roten Walze ist verstellbar gegen das untere, um den Spalt der Blechdicke anpassen zu können. Die dritte Walze (violett) ist verschiebbar gegen die beiden roten, wodurch sich der Biegeradius ändern lässt. Sollen vollrunde Formen gebogen weden (Silo, Tonne, etc.), ist es nützlich, wenn die obere rote Walze leicht ausgebaut werden kann, um das Werkstück nach dem Biegen herausnehmen zu können.
Bei der Skizze habe ich als Walzen Gewindestangen angedeutet, was einem durchgewalzten Blech eine Wellenstruktur gibt. Die Anordnung eignet sich auch für das Biegen von Drähten und Rundprofilen, dazu muss auf den Walzen nur eine Führungskerbe sein, damit das Werkstück nicht seitlich ausweichen kann.
Gruß
