Alu Wellblech in 1 / 87

[R5 Turbomax]

Moin moin,
wieder ein kleines Update.







Wünsche allen einen guten Rutsch und viel Gesundheit

Bleibt alle gesund!!!

[R5 Turbomax]

Moin Jungs,

kleines Update alles Bleche geschnitten und gepresst.
Angefangen mit leichtem Flugrost von Innen noch nicht alle fertig, aber es geht voran.



Der Anfang ist gemacht





Bleibt Gesund

[günni]

Moin,
schaut gut aus.

[R5 Turbomax]

Moin Jungs,

@ günni Danke für die Blumen.

Die Rostfraktion hat wieder zugeschlagen, Bleche fangen an mit Echt Rost zu altern.





Hier mal eine Detailaufnahme ( Marco )




Hoffe das heute alles fertig wird und der Zusammenbau dann morgen losgeht.

[Mr. E-Light]

https://up.picr.de/40249381xw.jpg - erinnert mich ein wenig an diese gewellten "Frühstückscerealien" "Zimt-Chips", wobei diese im Bild hier wohl nicht so gut schmecken dürften...

Dafür sehen die Bleche aber als Modellteile richtig gut aus, die Wirkung werden sie dann bestimmt noch mal erst richtig entfalten, wenn sie am Gittergestell angebracht sind.

[R5 Turbomax]

Moin moin,

so Jungs jetzt darf die Lok und der Lokschuppen weiter vor sich her Rosten und verrotten.

Habe fast fertig fehlt nur noch das Olle Tor.

[günni]

Moin,
sehr gut gemacht!

[R5 Turbomax]

Moin moin,

nun dürfen beide vor sich her Rosten und R.I.P
Der Lokschuppen ist nun fertig.

[H0-Holger]

FeO lässt grüßen - schööön rostig!

[günni]

Moin,
da kann man nur noch applaudieren.

[Mr. E-Light]

Oh ja, das ist richtig cool geworden, da bekommt man direkt Mitleid mit Schuppen und Lok.




Jetzt noch die Umfeldgestaltung mit allerlei Gemüse und Grünzeug und ein paar alten Kisten, Fässern und ähnlichem Kram...; das wird dann die Krönung.
Normalerweise könnte man jetzt den lobenden Spruch anbringen: "Sauberle, Herr Auberle.", aber das wäre irgendwie unpassend (natürlich nur der Spruch, nicht das Lob dahinter).

[R5 Turbomax]

Moin moin Jungs,

Danke und schön das euch der Schuppen gefällt.

[IorethOfGondor]

Schön gruselig rostig ...

[piefke53]

Wahnsinn ... da baut der Bengel eine schöne kleine Hütte für die Lok .... und dann verranzt er alles! Gut hinbekommen!

[Stephan Hertz]

Ist aber aus sehr gelungenem Wellblech und nicht aus Alu

[R5 Turbomax]

Ist aber aus sehr gelungenem Wellblech und nicht aus Alu

Hallo Stephan,

das lasse ich mir nicht zweimal sagen
In den nächsten Tagen werde ich dir ein paar proben des Alu Band zuschicken von wegen kein Alu

[HahNullMuehr]

Moin zusammen,

mit großem Interesse habe ich mich durch die Story mit den Wellblechen gelesen. Irgendwer hat da eingeworfen "Die werden gewalzt!" als es um die Rundung ging. Da hatte ich gleich eine Idee, das Ergebnis ist im Bild zu sehen:

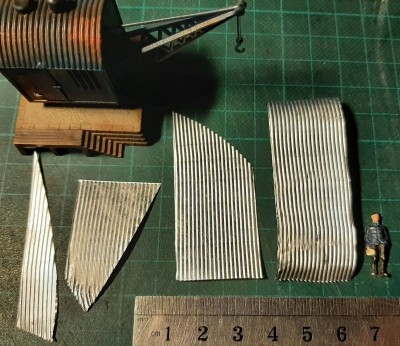

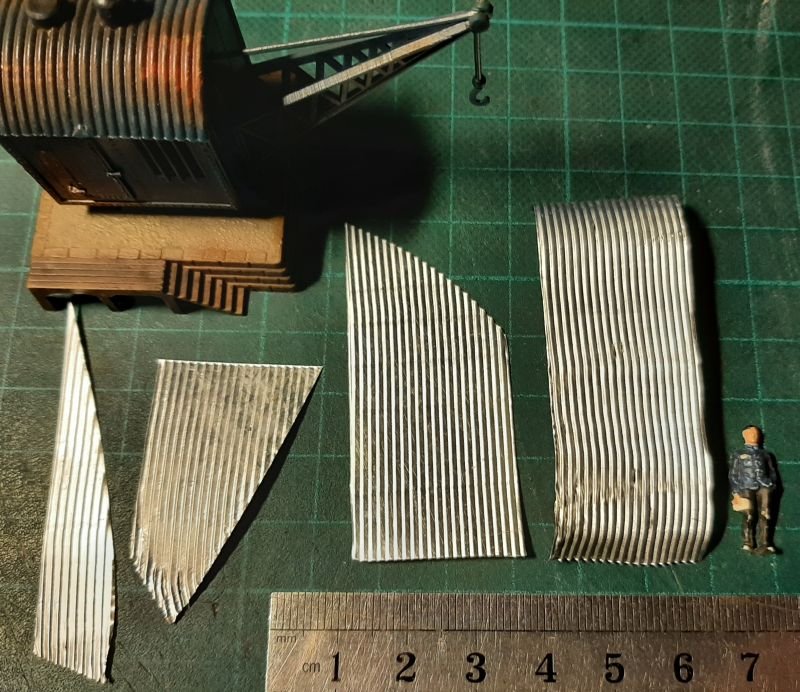

Erste Wellbleche, Prototypen in H0

Verwendet wurde Alu-Folie (Siegelfolie von einer Büchse, etwa 0,05 mm stark; die Aluschalen aus dem Imbiss oder von den bratfertigen Hähnchen eignen sich ebenso zur Materialbeschaffung), die zunächst glatt gerieben wurde. Dafür nimmt man das Falzbein, oder, zur Not, das stumpfe Ende eines Bleistiftes. Die Wellen haben eine "Frequenz" von 1,26 mm, das entspräche in 1:1 einem Rapport von 110 mm.
Zum Vergleich steht das Kränchen mit dem Wellblechdach aus Polystyrol (POLA-Bausatz), dort sind die Wellen im Abstand von 1,4 mm (120 mm). Meine Eigenfertigung liegt also dicht dran.

Der Trick bei der Herstellung war folgender:
2 Gewindestangen M8 wurden mit Kabelbindern aneinander gebunden, nicht zu fest, sonst passt die Folie nicht mehr dazwischen. Dann wird ein Streifen Alu eingefädelt und die Gewindestangen werden umeinander gedreht, so das der Alustreifen durchgezogen und dabei geprägt wird. Man muss den Streifen etwas schräg ansetzen, passend zur Gewindesteigung, damit die Wellen halbwegs gerade herauskommen. Etwas Übermaß geben, die Ränder dann beschneiden. Der Schnitt gelingt gut mit Stahllineal und scharfem Bastelmesser.

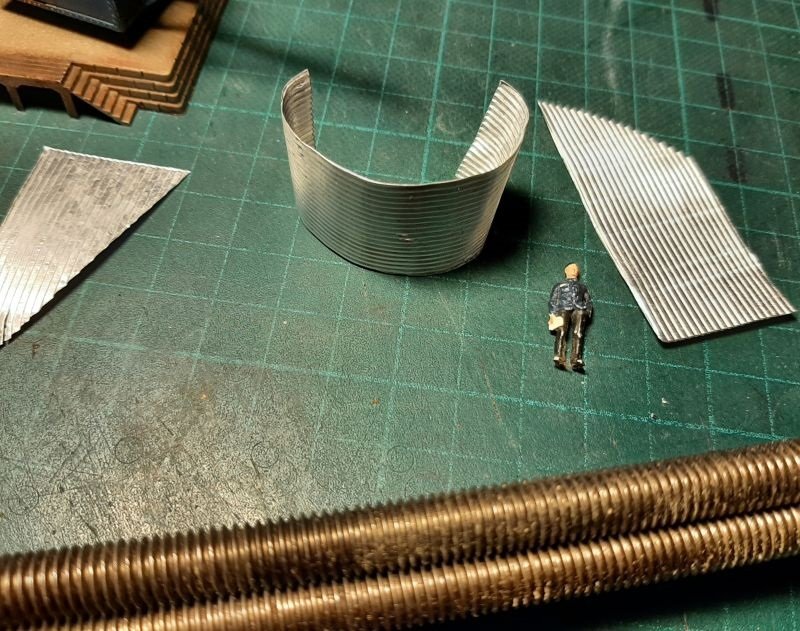

Geformtes Wellblech

Auch eine Wölbung ist kein Problem. Der durchgewalzte Streifen wird über einer Gewindestange per Hand ich die rechte Wölbung gedrückt, dabei verwerfen sich die Kanten nicht.

Wenn man die Gewindestäbe in eine Halterung setzte, vielleicht justierbar und noch eine kleine Kurbel dran, hätte man ein feines Maschinchen für derartige Zwecke.
Zu beachten: den Abstand zwischen den Gewinden nicht zu eng einrichten, das führt zu Rissen in der Blechfläche.
Bei meinen ersten Versuchen mit selbstgedengeltem Wellblech habe ich die Folie noch mit einem Griffel und Lineal gewellt. Wer das Ergebnis sehen will schaue bitte mein YT-Video Fernsprechbude an. Für kleinere Vorhaben ist die Methode durchaus brauchbar.

Zu der obigen Arbeit an Hangar und Lokschuppen möchte ich noch meinen Respekt ausprechen. Sauber verottet, alle Achtung.
Gelegentlich sprach Werner (R5 Turbomax) von "echt Rost". Ich nehme an, das ist diese geniale Eisenpulver, das mit einer wässrigen Lösung "aktiviert" wird und damit echtes Eisenoxid auf die Modelloberflächen bringt. Bei der metallischen Oberfläche Alu ist das sicher das Mittel der Wahl.
Wer nicht-metallische Modelle "verrosten" will, dem empfehle ich hier nochmal diesen Thread, der sie "Salz-Schablonen-Methode" ausführlich beschreibt.

Gruß

[HahNullMuehr]

Einen hab ich noch:
Die Niete/Schraubenköpfe werden von der Rückseite mit einem Kuli oder einem Nagel gedrückt. Wenn man es schön gerade macht, erweckt das den Eindruck eines Strebwerks hinter dem Blech, auch wenn keines da ist.

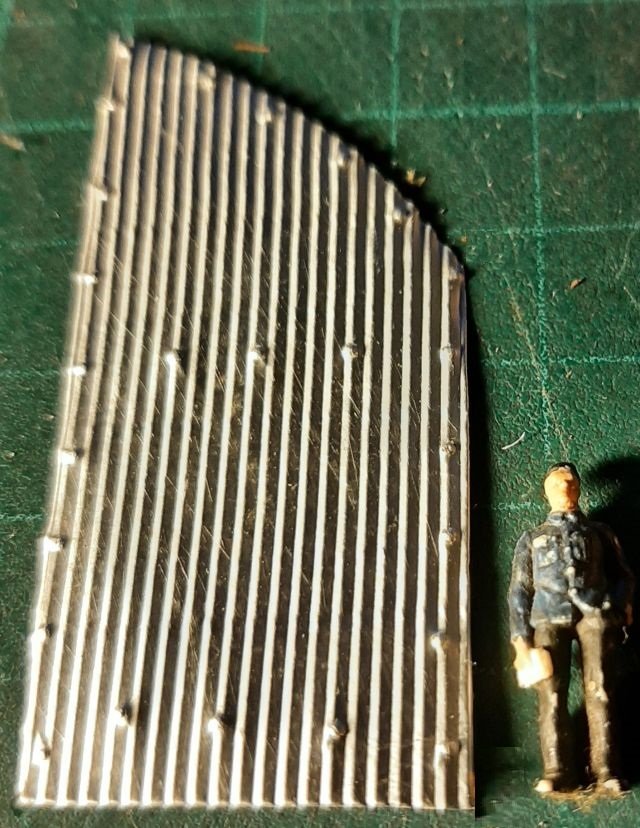

Schraubenkopf-Imitation geprägt

Gruß

[R5 Turbomax]

Moin zusammen,
@ Micha,
Ich finde es echt toll wie du hier deine Arbeitsweise Beschreibst, was für kleinere Projekte relativ schnell umsetzbar ist. Da ich ein anderes Alu Band verwende was wesentlich dicker und stabiler, musste ich da komplett umdenken.
Meine Alu Bleche werden gepresst, so dass ich mir zwei Pressen gebaut habe, einmal für die geraden Bleche und einmal für die halbrunden Bleche was aufwendiger ist.
Hier habe ich eine Presse gebaut für Wellbleche in 1 /24







Hier ist auch mal das Alu Band zu sehen was ich verwende


Wobei ich sagen muss beide Vorgehensweisen zum gleichen Ergebnis führen.
Der Tipp mit dem Kuli ist auch nicht schlecht ( Schraubenkopf-Imitation )

[HahNullMuehr]

Moin Werner,

[...] Das ist Alu Band von 0,036 mm Stärke. [...]

Diese Maßangabe liegt doch recht nahe bei meinen 0,05 mm. Auf den Fotos sieht das Band allerdings erheblich dicker aus als meine Folie.

Wie dem auch sei, Gewindestäbe gibt es ja auch in dickeren Kalibern. Und für den erhöhten Kraftaufwand wäre dann wirklich eine Kurbel angezeigt.
Ich denke da an die Konstruktion einer Drei-Walzen-Biegemaschine. Ich versuche mal eine Skizze.

Gruß
