Ok ist ein bischen spät, aber ich hätte noch einen anderen Vorschlag der allerdings Deinen Bahnhofsplan etwas Über den Haufen schmeißt.

Mich stört am momentanen Plan, daß die Gleisanbindung mit der DKW bei Rangierfahrten (z.B. Lokumsetzen) das Hauptgleis 1 Blockiert.
Mit einem Gleis mehr kann auf der Haupstrecke der Betrieb weiter laufen, wärend man Rangiert.

Ich würde den Bahnhof auf 4 Gleise erweitern, d.h. die Momentane Weichenkonstruktion wandert ein GLeis weiter und man bekommt für jede Richtung ein Durchgehendes Gleis für den Fahrbetrieb auf der Hauptstrecke.

Weil ich momentan nichts anderes habe mal als Spurplan mit "Malen mit Buchstaben"

1,2,3,4 sind die Abstellgleise des alten Gleisplans,
Haupt1 und 2 die beiden Hauptstreckengleise.
R und L sind rechts bzw linksweichen
X die DKW
------- Die normalen Gleise
/ und \ die diagonalen Gleise
...... sind Füllzeichen, damit das Froum/Browser den Plan nicht verstümmeln.

Die eine Diagonale ist etwas zu lang geraten, weil ich mich mit der Abstellgruppe "vermalt" habe und das nicht neu machen wollte.

Variante 1:
..........................1-------------
3----------.-............................\
............\.............2----------------R---L-----------neu-----------R--------
4----------L---..................................\.............................\
..................\.................................\.............................\
................---R-------------alt----------------R--alt verschoben-----L
............../......................................................................\
Haupt1---L--------------------alt-----------------------------------------------R----
...
Haupt2-------------------------alt-----------------------------------------------------


Varinate 2: mit der DWK und dadurch einem Abstellgleis (2b)mehr.

..........................1-------------
..........................................\
..........................2a---------------R
3----------.-.................................\
............\.............2b-------------------X-----neu--------------R--------
4----------L---..................................\..........................\
..................\.................................\...........................\
................---R-------------alt----------------R---alt verschoben--R-----
............../....................................................................\
Haupt1---L--------------------alt---------------------------------------------R----
...
Haupt2-------------------------alt---------------------------------------------------


Variante 3: mit einem Überholgleis auf der (Gegengeraden könnte man da Züge Überholen lassen.
Dann hat der Bahnhof allerdings schon 5 Gleise.

Haupt2----------R---------------alt------------------------------------L-------------
......................\...................................................../
........................---------------------------------------------------

Ich fände das von den Fahrbetriebmöglichkeiten her interessanter.

Das müßte mit einem Breiten Bahnhofsbrett ohne Änderung der restlichen Strecke zu umsetzbar sein.

Edit:
Ich habe gerade gesehen, das es durch die unterschiedlichen Zeichensäte
doch zu verschiebungen kommt.
Die Pläne passen, wenn man sie in den Wordpad kopiert (Kopieren + einfügen) und mit der Schrift Arial Grösse 10 anschaut.

[A.gerken]

gibts eigentlich mittlerweile was neues oder hast du aufgehört zu bauen?

[H0_Dirk]

Hi,

die letzten Wochen ging es aus Zeitmangel leider etwas langsam voran.Momentan verstärke ich die Trassenbretter der Bögen. Ende der Woche gibt es dann neue Bilder.

@claus
Danke für die Vorschläge, ich werde aber bei meinem jetztigen Konzept bleiben da mir das mit einem weiteren Gleis zu "gedrängt" wird.

Gruß Dirk


EDIT 15.07.2007:

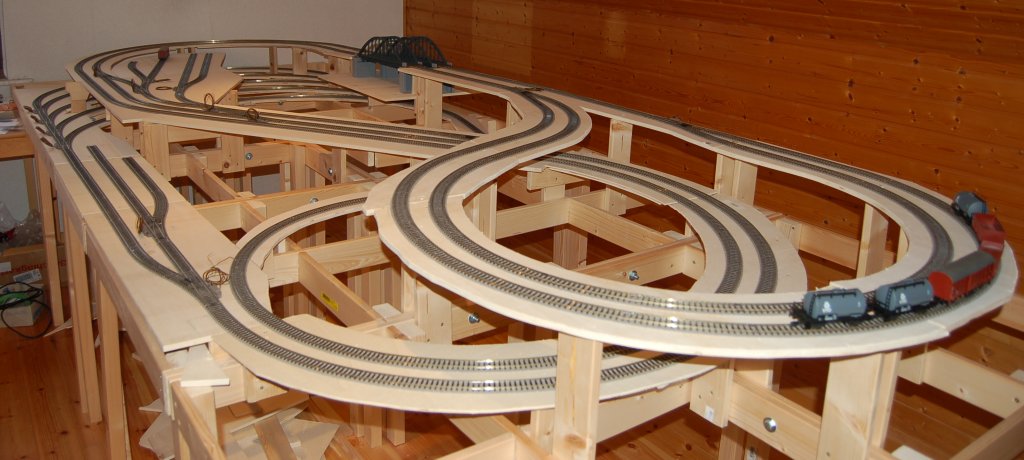

Hier nun ein aktuelles Bild der Anlage:


Gruß Dirk

[sebithoma310]

Hey,

Wirklich cool!

Gruß

Sebi

[H0_Dirk]

Hi,

so, weiter gehts...

Als nächstes geht es an den Gleisbogen zum Schattenbahnhof Zufahrt

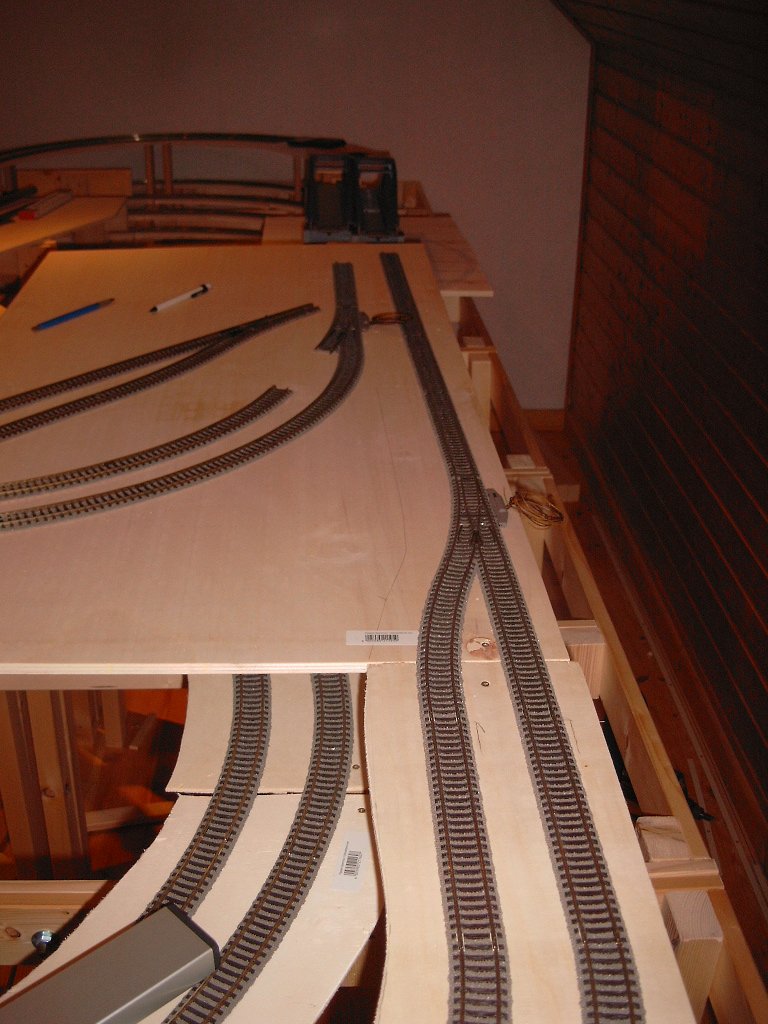

Mit Gleis sieht das dann so aus: Zufahrt mit Gleis

Jetzt nur noch die Anbindung an die vorhandene Gleisharfe des Schattenbahnhofs: Anbindung

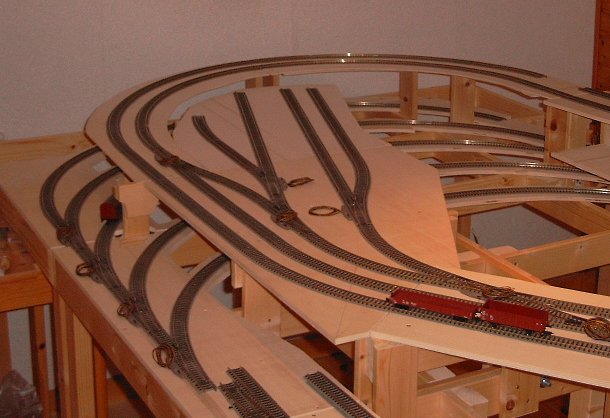

Nun folgt der Bogen in der Ebene 2, ich habe das mal provisorisch angelegt: Bogen Ebene 2

Gruß Dirk

[Lok-tuning]

Tolle unterkonstruktion!
Bin schon auf die Elektrik gespannt.

[H0_Dirk]

Hi,

ich weiß wie vernünftige Elektrik aussehen muß und werde versuchen das auch so hinzubekommen...

Nachdem mein Internet wieder geht kommt hier das nächste Update:
Der Bogen der 2. Ebene jetzt auf der richtigen Höhe: Bogen

Jetzt fehlt nur noch das lange gerade Stück zwischen beiden Bögen. Da ich da auch 2 Brücken einbauen möchte werde ich diese erstmal aufbauen um sie genau einpassen zu können. Brückenköpfe und Brücke sehen so aus: Packung Kopf und Brücke

Der Bausatz für einen Brückenkopf sieht so aus: Bausatz Brückenkopf

Die fertigen 4 Brückenköpfe: Brückenköpfe

Nun folgt dann der Brückenbausatz: Brücke

Gruß Dirk

[A.gerken]

gibts irgendwas neues

edit: musst aber die brückenköpfe (und die brücken) unbedingt noch altern!

[H0_Dirk]

Hi,

Zeit fürs nächste Update, hat leider etwas gedauert....

Die 1. Brücke ist fertig: Brücke

Beide Brücken auf den Brückenköpfen: fertige Brücken

Erstellung des Unterbaus fü die Brücken: Unterbau

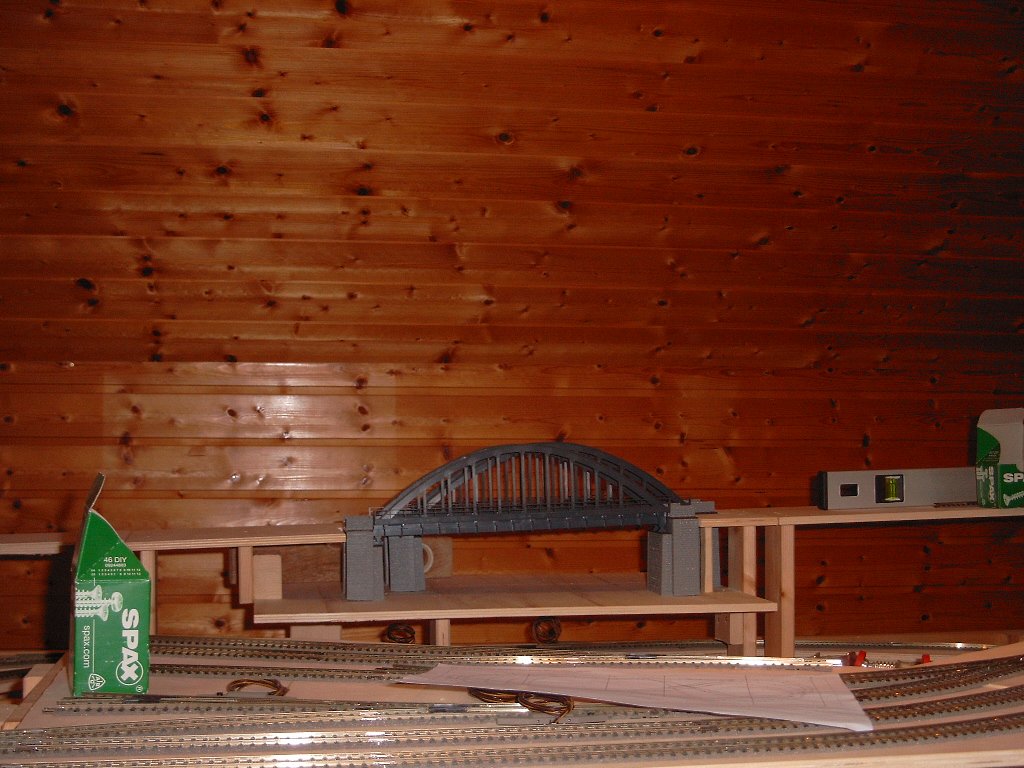

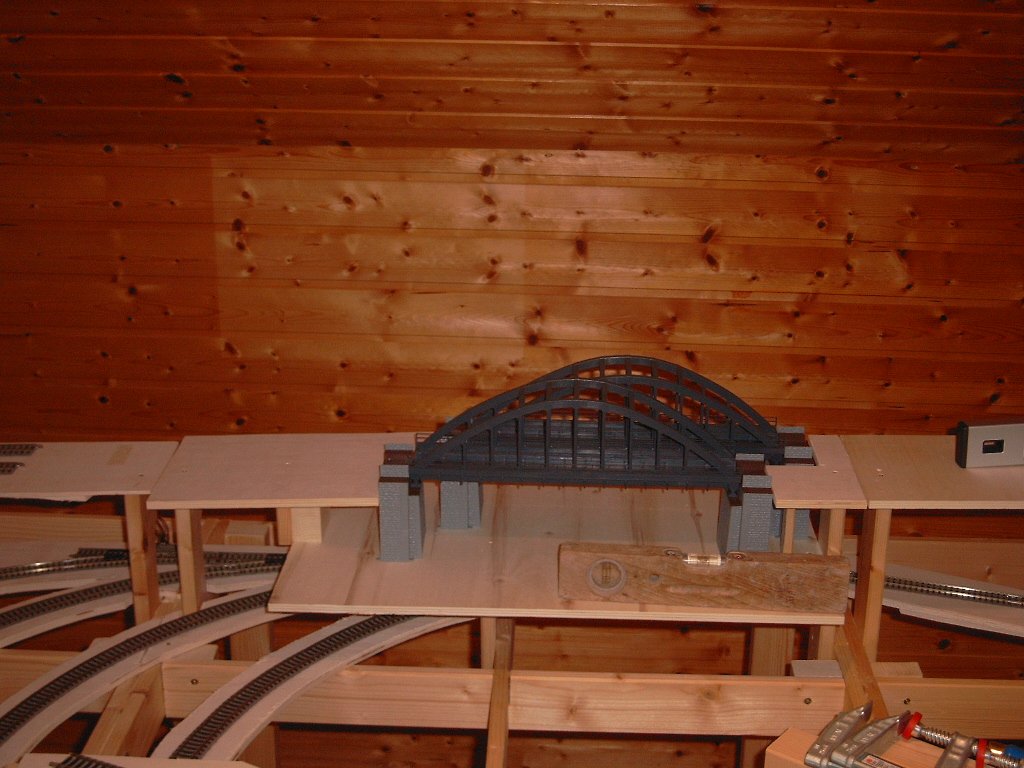

Die Brücken auf der Anlage, ich experementiere gerade noch mit der Ausrichtung und dem "Versatz" der beiden Brücken: Brücken Anlage

Vervollständigung des Bogens für die Ebene 2: Bogen Ebene 2

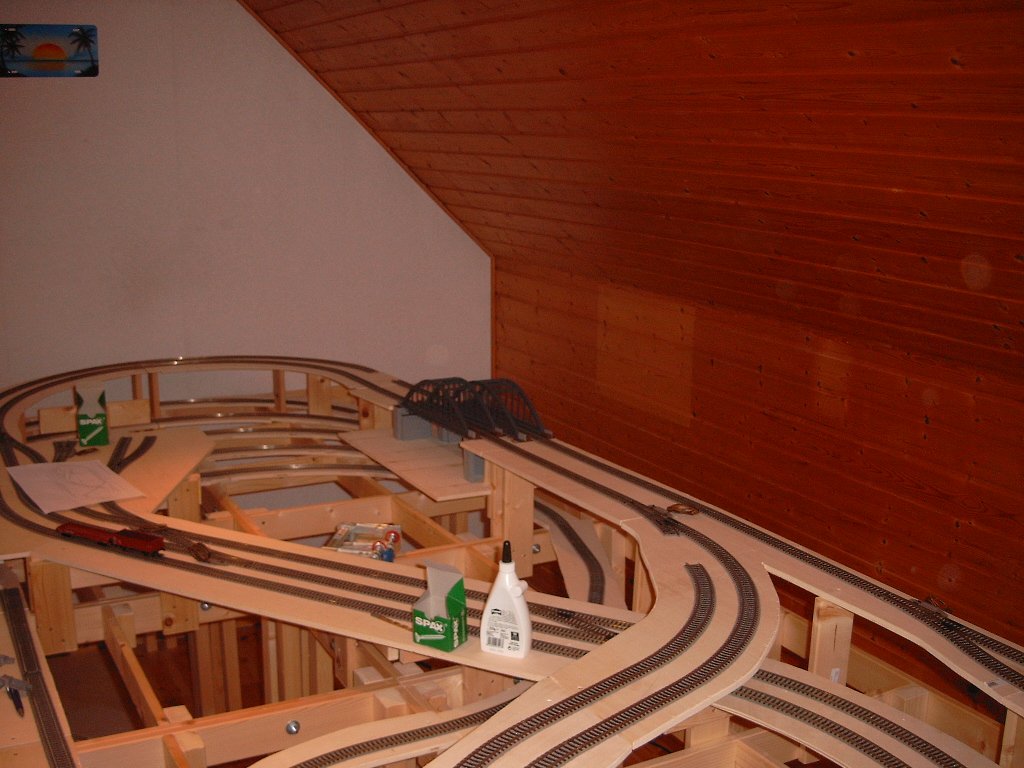

Mit Gleisen sieht das so aus, der Überstand wird noch entfernt... Bogen Ebene 2 mit Gleis

Gruß Dirk

[A.gerken]

ich habs zwar schomnal gepostet, aber irgendwie gings da denkich nich.

ich finde, dass es auf der 2. ebene nich so gut aussieht, dass erst eine kurve und erst dann die abzweigung aufs zweite gleis ist.
ich fände es besser, wenn du die kurve und die abzweigung kombinieren würdest (kp wie das bei deinem gleis geht)

guckst du

[H0_Dirk]

Hi,

gut das ich den Zuschnitt erst heute machen wollte...

Ich verstehe was Du meinst, werde mal versuchen mit einer Rechtsweiche zu starten und von dort aus beide Bögen weiterzuführen. Alternativ nehme ich auch mal eine Bogenweiche.

Gruß Dirk

[Edit]

Habe mal etwas mit den Gleisen experementiert und bin auf folgendes Ergebnis gekommen:
Neuer Abzweig
DIe Lücke wird noch mit Flexgleis geschlossen.

[A.gerken]

sehr schön!
genau so hab ich mir das vorgestellt.
wenn du jetzt noch die brücken alterst ist alles blümchen

[H0_Dirk]

Hi,

so das nächste Update...

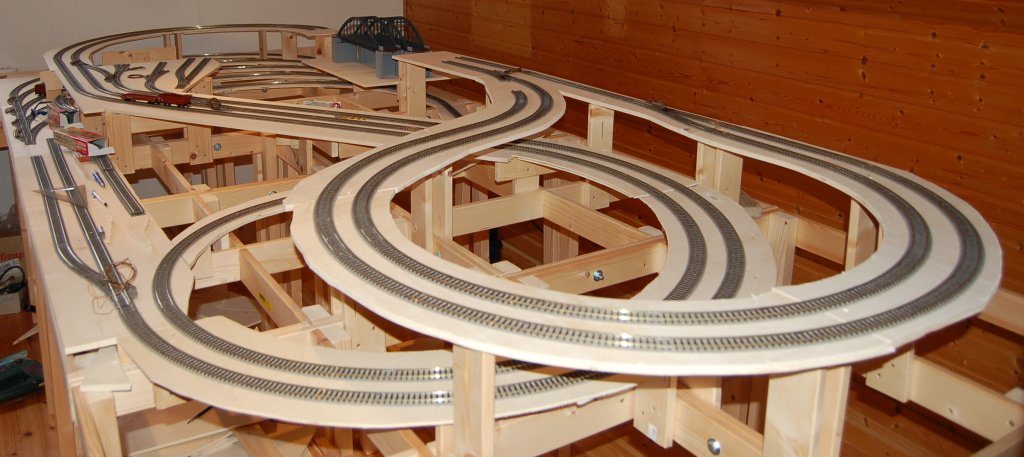

Das überstehende Material entfernt... Anlage

Aus der anderen Perspenktive: Anlage

Die Brücken werden noch eine komplett andere Farbe bekommen, in den Industrieparks die ich kenne sind die Brücken entweder mattgrün oder blau.

Gruß Dirk

[xc90]

sieht super aus

[H0_Dirk]

Hi,

und weiter geht´s...

Einpassen der Brücken in die Trasse: Brücken

Damit der Übergang passt, mußten die Brückenköpfe gekürzt werden, fertig sieht das dann so aus: Brücken angepasst

Mit Gleisen: Brücken mit Gleisen

Als nächstes folgt dann das Industriegebiet mit den Abstellgleisen: Industriegebiet

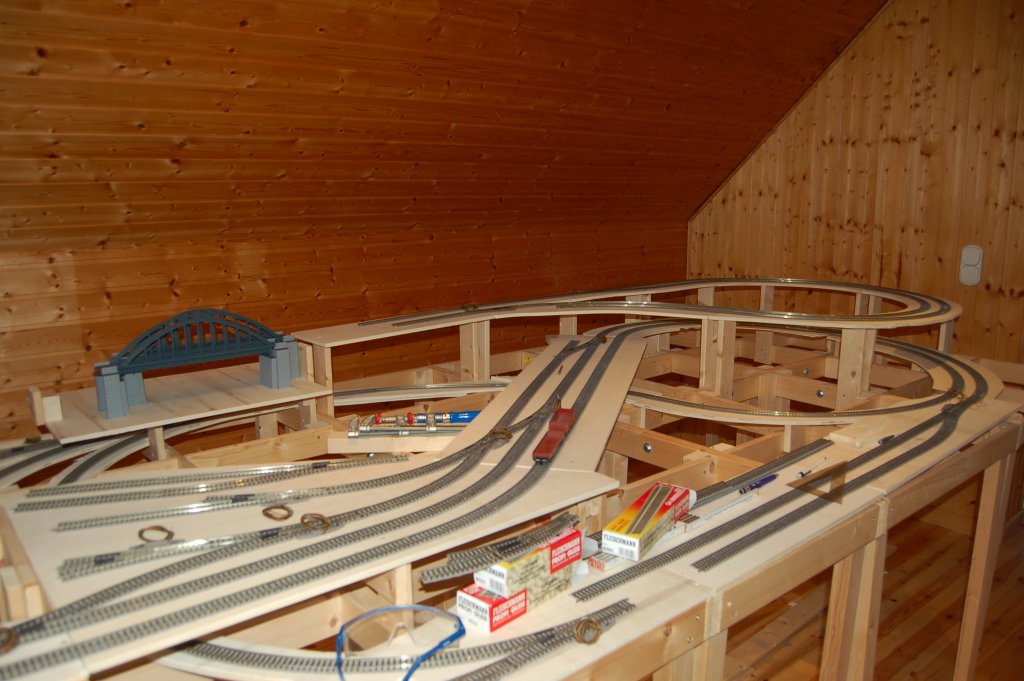

Komplette Ansicht der Anlage: Anlage komplett

Und einmal aus der anderen Perspektive: Anlage

Als nächstes werden die letzten Lücken mit Flexgleis geschlossen, danach kann die 1. Probefahrt starten

Gruß Dirk

[A.gerken]

ui ui ui ich freu mich schon drauf. was für n gelände willst du eig. baun? so städtlich, dörflich, bergig, herbst, sommer, winter?

[H0_Dirk]

Hi,

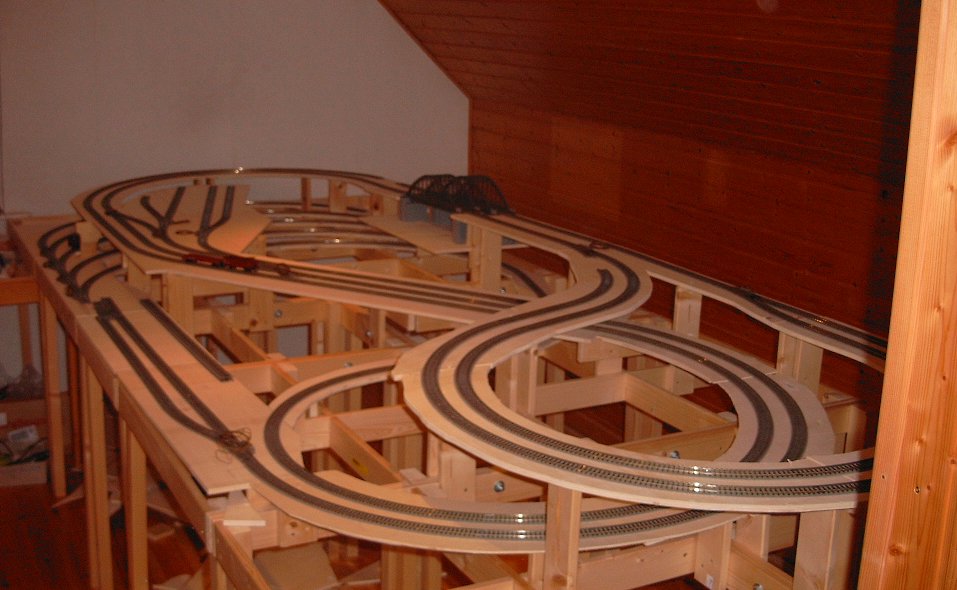

die Probefahrt ist erfolgreich abgeschlossen . Es passt alles, nur ein paar Übergänge muß ich noch etwas optimieren. Hoer noch mal ein Bild in besserer Auflösung: Anlage

Das Gelände wird bergig mit einem Dorf im Sommer.

Als nächstes kommt jetzt die Elektrik und die endgültige Fixierung der Gleise dran.

Gruß Dirk

[A.gerken]

hm baust du nimma oder stellst du keine Bilder mehr on?
würd gern wissen, was mit deiner Anlage im letzten Monat geschehen is

[H0_Dirk]

Hi,

doch ich baue noch allerdings sieht man optisch fast nix, deswegen auch keine neuen Bilder.

Kann leider erst jetzt antworten da ich gerade 1 Woche auf Dienstreise war.

Gruß Dirk

[mobaghost]

Hallo zusammen,
darf man fragen ob du noch baust?
man hat jetzt seit Ende November nix mehr gehört oder gesehen!?

Wäre schön, wenn der Thread nicht einschlafen würde. Ich weiss
ja wie das ist, mal hat man Zeit, mal nicht. Mir geht es ähnlich.

Ich baue z.Zt. auch an einer H0-Anlage und habe hier auch mal einen Thread veröffentlicht, der eingeschlafen ist. Ich glaube, wenn ich den noch finde,
stelle ich demnächst mal ein paar Vorstellungen und Fotos rein.

Bei mir siehts ähnlich aus. Ich habe das Grundgestell incl. Schattenbahnhof
soweit fertig und taste mich über meine Wendel nach oben auf die erste Ebene
vor. Nebenbei muss ich auch noch jede Menge Strippen ziehen.

Also, wär schön mal wieder was zu sehen oder zu hören.

Bis denne, Juergen
